シート状PTCヒーター

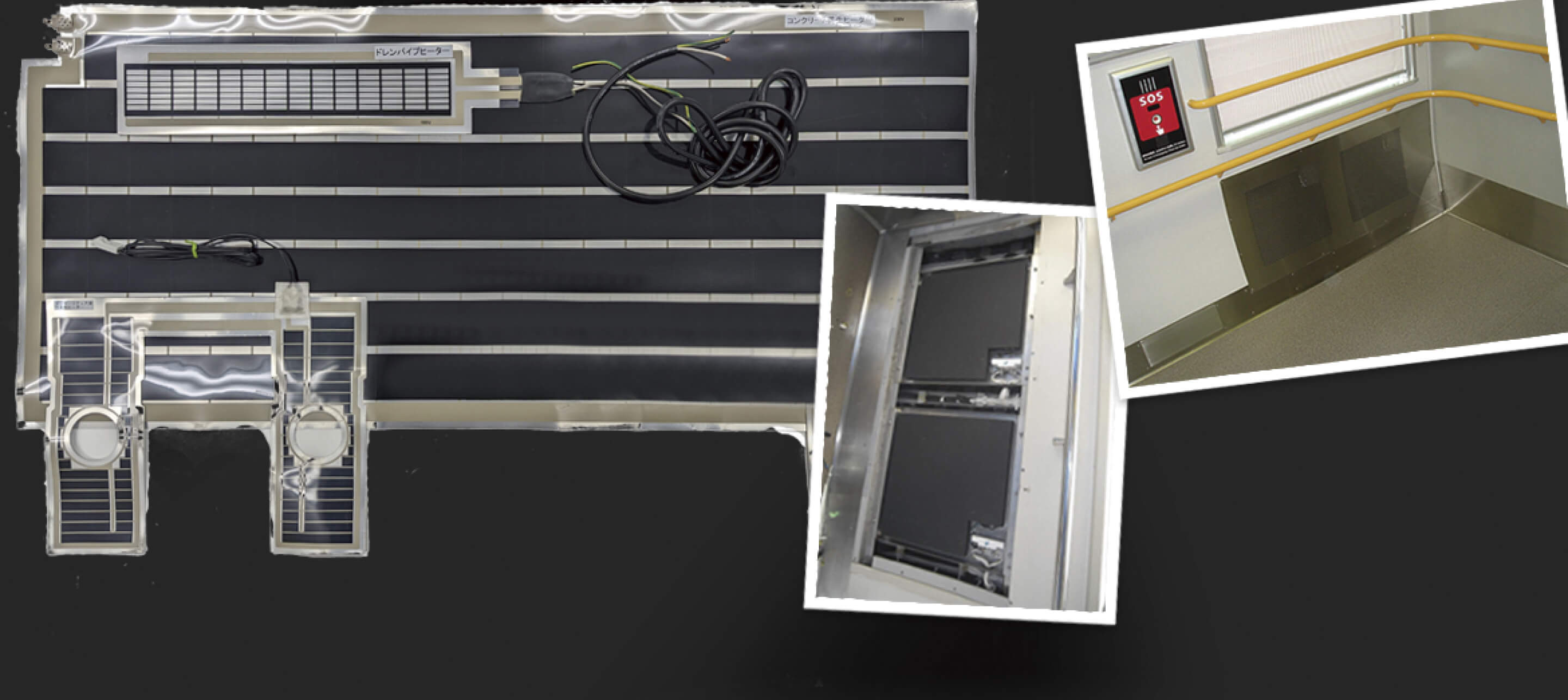

シート状PTCヒーターとは？About PTC sheet heater
シート状PTCヒーターは、厚さ約0.2mmの非常に軽く薄いフィルム素材を使用した面状発熱体です。面全体で均一に発熱するため、温度ムラが少なく効率的な加熱が可能です。また、スクリーン印刷による製造手法を用いることで、低コスト化と現場に合わせた自由な形状設計を実現しています。
主な特長
-
厚さ約0.2mmの非常に軽く薄いフィルム素材
-
面全体での均一な発熱による効率的な加温
-
常時通電30,000時間以上で異常なしの長寿命
-
屈曲試験(90°×100回)、引張試験(30N×3回)後も通電3,000時間以上で異常なしの高い耐久性
-
スクリーン印刷による自由な形状設計が可能
一般的なヒーターとの違いWhat makes our PTC heater different
一般的なコードヒーター等と当製品の決定的な違いは、PTC(Positive Temperature Coefficient)特性による「自己温度制御機能」を備えている点です。この特性により、外部の温度調節器を使用しなくても、ヒーター自身が自律的に温度上昇を抑制します。
熱制御の仕組みと優位性
温度上昇時の制御
温度が上がるとヒーター内のPTC樹脂が膨張して抵抗体が散在し、電気抵抗値が大きく(100~1,000倍程度)なります。これにより出力が自動で下がり、発熱が抑えられて過熱を防止します。
温度低下時の制御
外気温などにより温度が低下すると、逆に電気抵抗値が小さくなり、自動的に発熱量が上昇します。
-
PTC特性による自己温度制御が働くため、外部の温度調節器が不要
-
過熱を自動で防止するため、コードヒーターと比べて過熱が起こりにくく、ヒーター表面温度を低く保つことが可能
製品詳細Product details

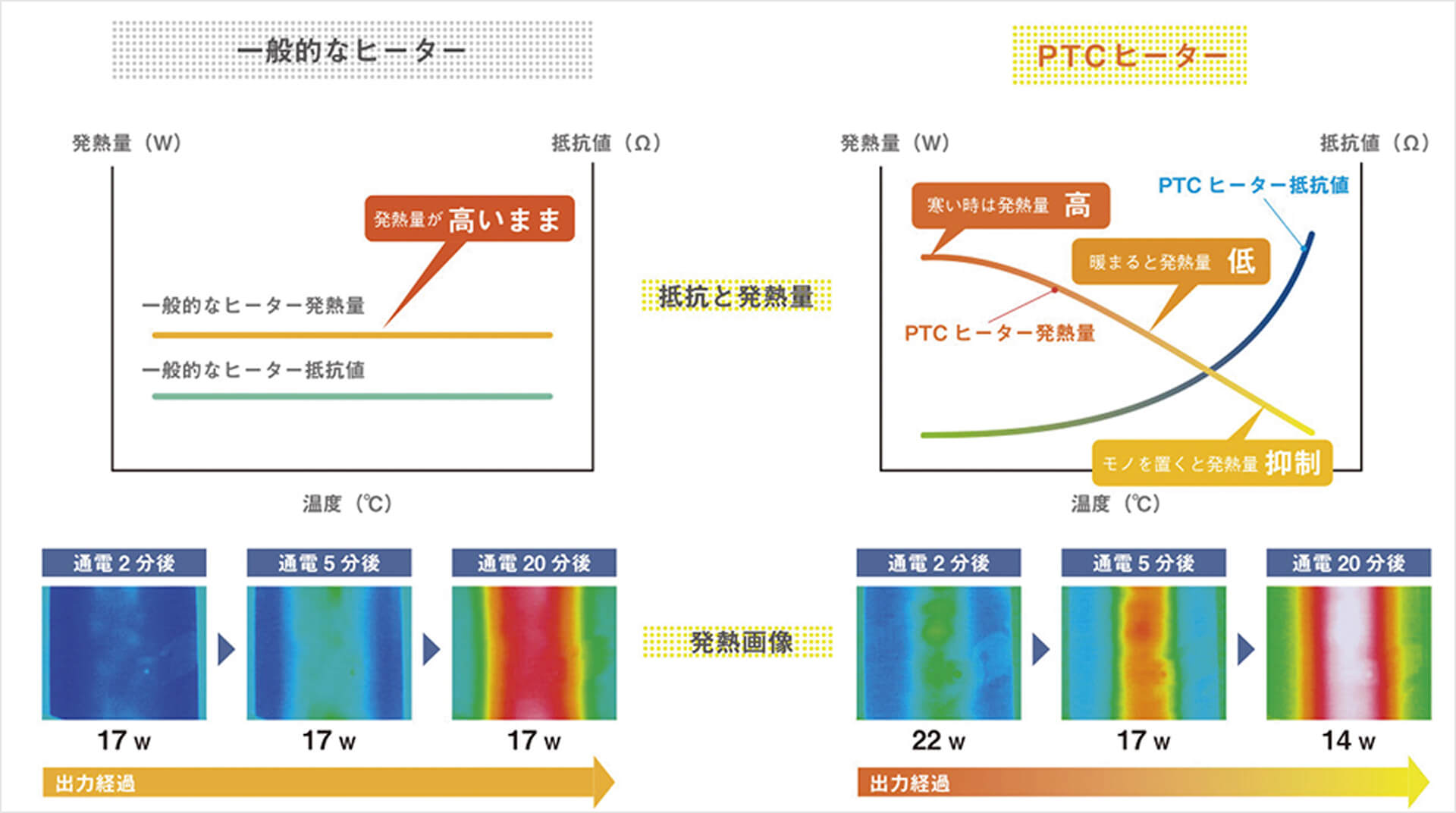

発熱特性比較
一般的なヒーターは温度が上がっても発熱量が変わらないのに対し、PTCヒーターは温度上昇に応じて発熱量を自動的に抑える特性を示しています。
装備
本ヒーターの仕様および必要な周辺装備については、以下の項目を想定しています。詳細な仕様・数値は現場条件により変動します。
※ご提供サイズはご希望により変更可能です。
| 外形寸法／重量 | 500㎜ × 2000㎜ 約2.1㎏ |
|---|---|
| 定格電圧 | 単相200V |
| 定格消費電力 | 300W±10%（環境温度20℃時・木台上・断熱材なし） |
| 5℃環境時の参考値：ON直後：約750W 安定時：約250W | |
| 電源容量 | 1枚あたり 0.75kVA（0.75kW）・・・環境温度5℃時 |
| 例①：単相200V ブレーカ容量20Aの場合、接続枚数は5枚以下 | |
| 例②：単相200V出力11.5kVAの発電機の場合、接続枚数は15枚以下 | |
| ※設置する環境温度により、接続可能枚数が上記よりも少なくなる場合があります。実際の使用環境により、接続枚数を調整してください。 | |
| 絶縁抵抗 | 差込みプラグ刃と器体表面 DC500Vで100MΩ以上 |
| 絶縁耐力 | 差込みプラグ刃と器体表面 AC1500Vで1分間 |
| 電源コード引張強度 | 機体電源コード取出部より電源コードと同軸方向に10kgの力を1分間加えた後、絶縁抵抗、絶縁耐力を満足し、外観、構造に異常がないこと |
採用例Applications

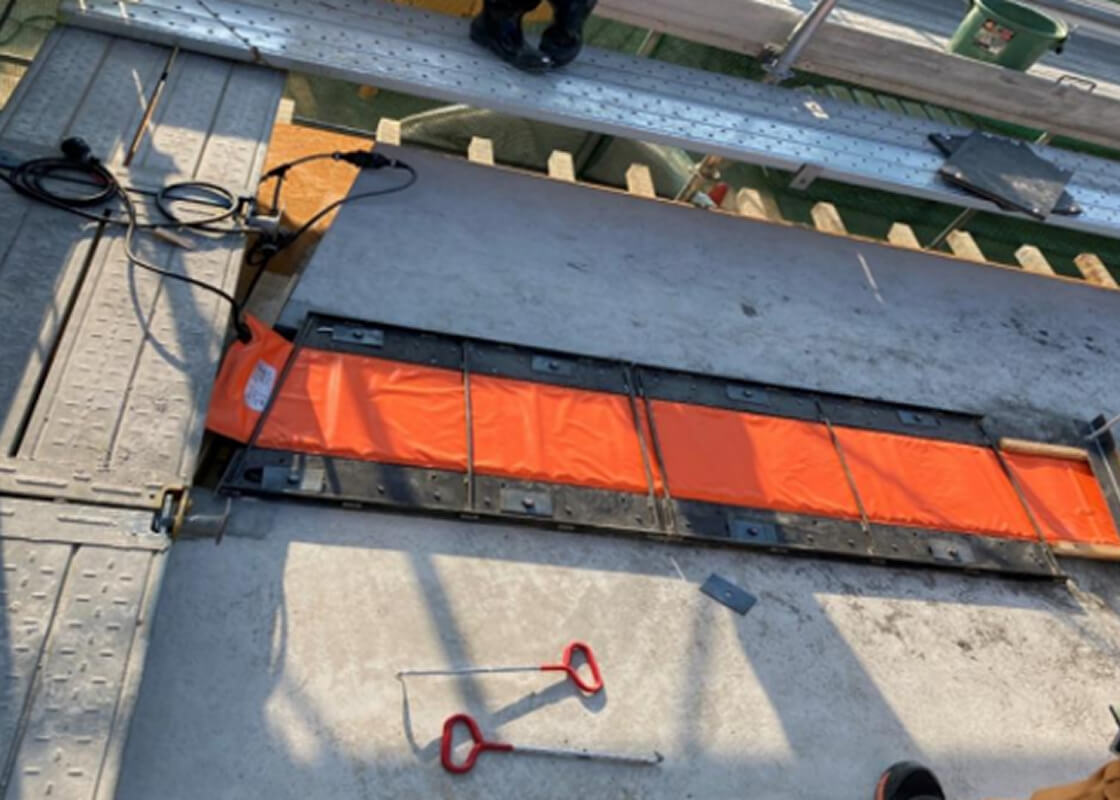

『高速道路リニューアル工事でのコンクリート養生』
-
採用箇所：床版取替工事の間詰めコンクリート現場施工
-
従来の課題：コンクリート硬化時の発熱による膨張・収縮、冬季の外気温との温度差によるひび割れ
-
採用理由：自動温度制御により一定の温度で加温が可能である為
